Proč je základní deska notebooku jiná?
Základní deska (motherboard) je páteř každého počítače. U notebooků však prochází radikálně odlišným konstrukčním přístupem než u stolních PC. Zatímco desktopová deska nabízí standardizované socketové patice, rozšiřující sloty a modulární uspořádání, notebooková deska je extrémně integrovaný a na míru navržený plošný spoj, který musí splnit náročné požadavky na minimalizaci rozměrů, spotřeby a odvod tepla. Tento článek se zaměřuje na technické detaily, kterými se notebookové základní desky liší.
Rozdíly v paticích a osazení procesoru
U stolních počítačů je procesor osazen do patice typu LGA (Land Grid Array) nebo PGA (Pin Grid Array), která umožňuje snadnou výměnu. U notebooků se výrobci stále častěji přiklánějí k přímému připájení čipu BGA (Ball Grid Array) na desku. BGA používá pole malých pájecích kuliček pod čipem, které se přetavením v reflow peci spojí s deskou. Výhody: nižší profil pro tenké ultrabooky, lepší elektrické vlastnosti (kratší cesta signálu) a lepší odvod tepla přes spodní stranu čipu. Nevýhoda: procesor nelze vyměnit, což je součást trendu „compute module“ designu, kde je CPU, chipset a často i paměť na jedné substrátové desce (např. Intel Core Ultra s integrovaným chipsetem na mobilní platformě).
Základní deska notebooků

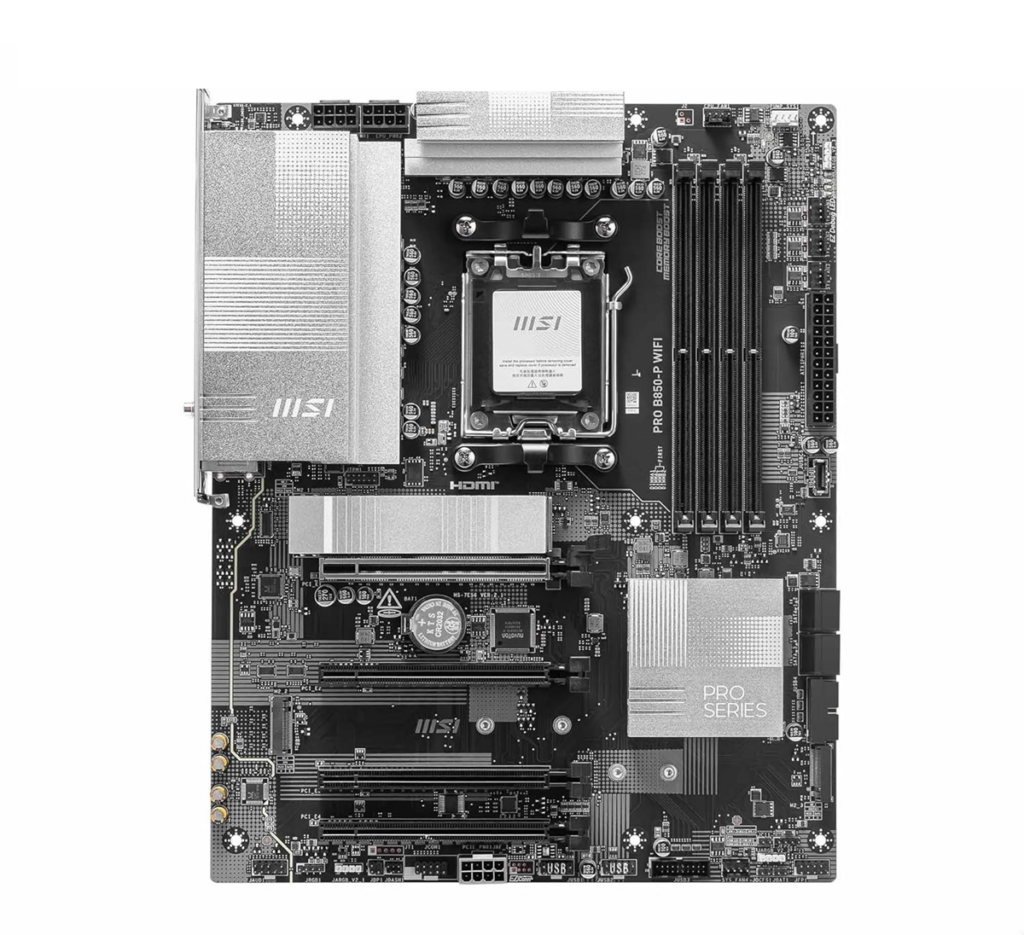

Základní deska desktopu
Integrace komponent: Vše na jedné desce
Zatímco desktopová deska obsahuje samostatný chipset (PCH na Intel platformě, Promontory u AMD), notebooková deska často integruje funkce chipsetu přímo do procesoru (tzv. on-die chipset). To šetří místo a snižuje počet čipů na DPS (Deska Plošných Spojů). Dále jsou na desku přímo pájeny:
- Řadič nabíjení (Charger IC) řídí nabíjecí křivku Li-Ion/Li-Pol baterií, komunikuje po SMBus.
- Embedded Controller (EC) samostatný mikrokontrolér (často řada Renesas R5F nebo Nuvoton), který spravuje napájecí sekvence, teploty, stisk tlačítek a stav baterie ještě před startem hlavního CPU.
- Audio kodek integrovaný obvod pro zpracování zvuku (např. Realtek ALC269/3288), často s vlastním DSP.
- USB-C/Thunderbolt retimery a redrivery čipy jako Intel JHL8040R, které regenerují signál pro vysokorychlostní USB4/Thunderbolt 4.
Vrstvení PCB a signálová integrita
Notebookové základní desky používají 6 až 12vrstvé PCB s pečlivě navrženým stackupem. Signálové vrstvy jsou odděleny napájecími a zemnícími rovinami kvůli impedančnímu přizpůsobení (typicky 50 Ω pro single-ended a 85–100 Ω pro diferenciální páry jako PCIe nebo USB). U DDR5 pamětí je kritické dodržení délkového přizpůsobení stop (routing) — rozdíl v délkách stop mezi jednotlivými signály musí být v řádu pikosekund. High-end notebooky (např. Lenovo ThinkPad P-series nebo Apple MacBook Pro) používají technologie jako via-in-pad s prokovy plněnými mědí pro lepší tepelnou a elektrickou vodivost.
Závěr
Základní deska notebooku je mistrovským dílem miniaturizace a integrace. Od BGA pouzdření procesorů přes embedded controllery až po vícevrstvé PCB s přesně spočítanou impedancí — každý milimetr čtvereční je využit. Pochopení těchto rozdílů je klíčové nejen pro servisní techniky, ale i pro každého, kdo chce pochopit, proč moderní notebooky dosahují takového výkonu v tak tenkém těle.
